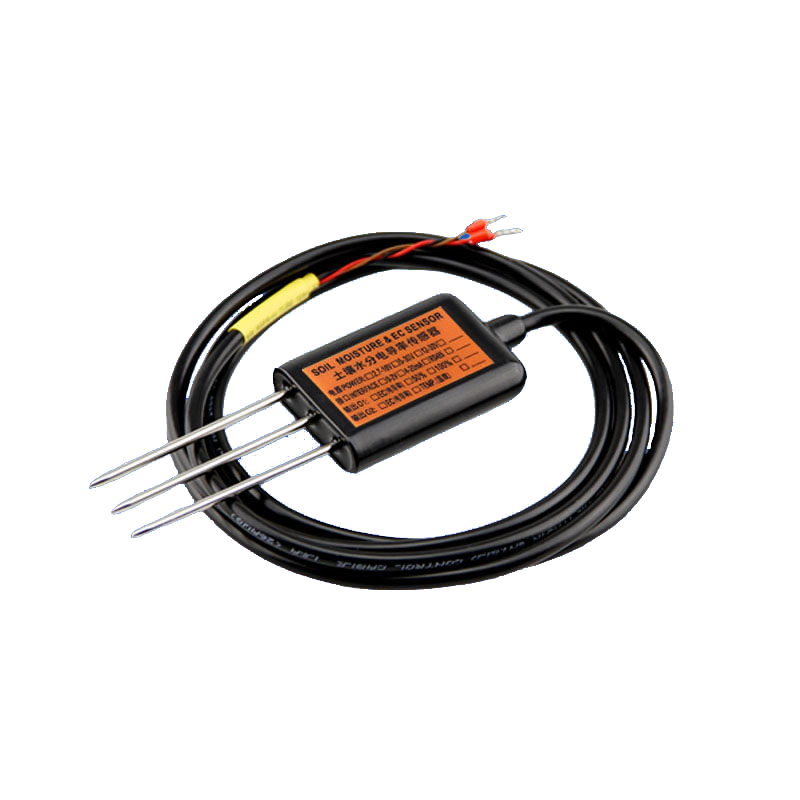

土壤EC值(盐分)、温湿度一体传感器

土壤EC值探头

基本参数

土壤EC值探头

MEC10

输出:0-2V,4-20mA,rs485可选



  • 产品概述
  • 技术参数
  • 资料下载
  • 同类产品

产品概述

MEC10土壤水分/电导率/温度传感器性能稳定灵敏度高,是观测和研究盐渍土的发生、演变、改良以及水盐动态的重要工具。通过测量土壤的介电常数,能直接稳定地反映各种土壤的真实水分含量。MEC10土壤水分传感器可测量土壤水分的体积百分比,是符合目前国际标准的土壤水分测量方法。适用于土壤墒情监测、科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、精细农业等场合。传感器具有以下特点:
(1)  土壤含水率、电导率以及温度三参数合一。
(2)  也可用于水肥一体溶液、以及其他营养液与基质的电导率。
  (3)电极采用特殊处理的合金材料,可承受较强的外力冲击,不易损坏。
  (4)完全密封,耐酸碱腐蚀,可埋入土壤或直接投入水中进行长期动态检测。
  (5)精度高,响应快,互换性好,探针插入式设计保证测量精确,性能可靠。
  (6)完善的保护电路与多种信号输出接口可选。

传感器接线

型号 接线图
电压输出型 红色(V+): 电源正
黑色(G): 电源地
蓝色(O1): 输出信号(选型可为土壤水分,电导率,温度输出)
棕色(O2): 输出信号(选型可为土壤水分,电导率,温度输出)
电流输出型 红色(V+): 电源正
黑色(G): 电源地
蓝色(O1): 输出信号(选型可为土壤水分,电导率,温度输出)
棕色(O2): 输出信号(选型可为土壤水分,电导率,温度输出)
RS485接口型
Modbus协议
红色(V+): 电源正
黑色(G): 电源地
黄色(T+): RS485+/A/T+
白色(T-): RS485-/B/T-
绿色(SET): 接V+(电源正)时上电启动模块进入“设置模式”。不连接或者接G(电源地)时上电启动进入“运行模式”。

模块的配置参数如Modbus地址,波特率,校验位,通讯协议等是由模块内部的EEPROM(掉电存储设备)内存储的。有时会忘记这些参数的具体配置而导致不能与模块进行通讯。为了防止这个问题,模块有一特殊的模式称作“设置模式”。当模块以“设置模式”上电启动时,模块会以以下参数进行通讯:
1.  Modbus地址固定为0
2.  通信配置为9600,N,8,1(9600bps,无校验位,8个数据位,一个停止位)
3.  通信协议为Modbus-RTU
EEPROM中的配置参数不会因为模块进入“设置模式”时而改变,当模块处于“运行模式”时仍会按照EEPROM中的这些配置参数进行通讯。


产品尺寸


传感器安装与测量

    由于电极直接测定土壤中的可溶盐离子的电导率,因此土壤体积含水率需高于约20%时土壤中的可溶离子才能正确反映土壤的电导率。在长期观测时,灌溉或者降雨后的测量值更接近真实水平。如果进行速测,可先在被测土壤处浇水,待水分充分渗透后进行测量。
    (1)快速测量法:选定合适的测量地点,避开石块,确保电极不会碰到石块之类坚硬物体,按照所需测量深度刨开表层土,保持下面土壤原有的松紧程度,握紧传感器体垂直插入土壤,插入时不可前后左右晃动,确保与土壤紧密接触。一个测点的小范围内建议测多次求平均。
    (2)埋地测量法:根据需要的深度,垂直挖直径大于20厘米的坑,深度按照测量需要,然后在既定深度将传感器钢针水平插入坑壁,将坑填埋压实,确保电极与土壤紧密接触。稳定一段时间后,即可进行连续数天、数月乃至更长时间按的测量和记录。

    如果在较坚硬的地表测量时,应先钻孔(孔径应小于探针直径),再插入土壤中并将土压实然后测量;传感器应防止剧烈振动和冲击,更不能用硬物敲击。由于传感器为黑色封装,在强烈阳光的照射下会使传感器使急剧升温(可达50℃以上),为了防止过高温度对传感器的温度测量产生影响,请在田间或野外使用时注意遮阳与防护。





技术参数
信号输出类型 电压输出0-2V
(输出阻抗约0欧)
电流输出4-20mA
(负载电阻<500ohm)
RS485接口
Modbus协议
供电电压 3.6-30V/DC直流 12-30V/DC直流 3.6-30V/DC直流
静态功耗 6mA@24V DC直流 50mA@24V DC直流
(两电流输出通道均为20mA)
6mA@24V DC直流
土壤水分量程 可选量程:0-50%,0-100%
分辨率:0-50%内0.03%,50-100%内1%
精度:0-50%内2%,50-100%内3%
电导率量程 可选量程:0-5000us/cm,10000us/cm,20000us/cm
分辨率:0-10000us/cm内10us/cm, 100000-20000us/cm内50us/cm
精度0-10000us/cm范围内为±3%; 10000-20000us/cm范围内为±5%
电导率温度补偿 内置温度补偿传感器,补偿范围0-50℃
温度测量量程 量程:-40~80℃,分辨率:0.1℃,精度:±0.5℃
测量原理与测量方式 土壤水分FDR方法,土壤电导率交流电桥法
土壤原位插入或浸没入培养液、水肥一体营养液中直接测试
防护等级 IP68浸没水中可长期使用
运行环境 -40~85℃
探针材料 防腐特制电极
密封材料 黑色阻燃环氧树脂
安装方式 全部埋入或探针全部插入被测介质
默认线缆长度 2米,线缆长度可按要求定制
连接方式 预装冷压端子
外形尺寸 45*15*145mm
电极长度 70mm
