叶面温度水分传感器

叶面湿度传感探头

基本参数

叶面湿度传感探头

型号:LWS10

输出:0-2V,4-20mA,rs485



  • 产品概述
  • 技术参数
  • 资料下载
  • 同类产品

产品概述

LWS10叶面湿度传感器性能稳定灵敏度高,是观测和研究叶面湿度,预防病虫害,以及喷洒喷灌控制的重要工具。该款叶面湿度传感器能够对叶面湿度进行精准的测量,能够监测到叶面的微量水分或冰晶残留。传感器外形采用仿叶片设计,真实模拟叶页面特性,因而能够更准确地反映出叶面环境的情况。它通过仿叶片介质的上表面介电常数的变化,来测量雾气,水气或冰的存在量。与基于电阻测量的传感器不同的是,它不要求着色或使用校准,同时还能提供冰的有效监测。LWS耗电量低,可进行长期不间断监测。

传感器具有以下特点:

模拟叶面结构设计,使传感器真实反映叶面的水分散失过程。
可检测雾,结冰,结露以及降雨。
防水密封,可直接应用于叶面施肥,喷洒,喷灌场合,可室外使用。
 精度高,响应快,互换性好,性能可靠。
完善的保护电路与多种信号输出接口可选。

传感器接线

型号 接线图
电压输出型 红色(V+): 电源正
黑色(G): 电源地
棕色(O1): 输出信号
电流输出型 红色(V+): 电源正
黑色(G): 电源地
棕色(O1): 输出信号
RS485接口型
Modbus协议
红色(V+): 电源正
黑色(G): 电源地
黄色(T+): RS485+/A/T+
白色(T-): RS485-/B/T-
绿色(SET): 接V+(电源正)时上电启动模块进入“设置模式”。不连接或者接G(电源地)时上电启动进入“运行模式”。

模块的配置参数如Modbus地址,波特率,校验位,通讯协议等是由模块内部的EEPROM(掉电存储设备)内存储的。有时会忘记这些参数的具体配置而导致不能与模块进行通讯。为了防止这个问题,模块有一特殊的模式称作“设置模式”。当模块以“设置模式”上电启动时,模块会以以下参数进行通讯:
1.  Modbus地址固定为0
2.  通信配置为9600,N,8,1(9600bps,无校验位,8个数据位,一个停止位)
3.  通信协议为Modbus-RTU
EEPROM中的配置参数不会因为模块进入“设置模式”时而改变,当模块处于“运行模式”时仍会按照EEPROM中的这些配置参数进行通讯。

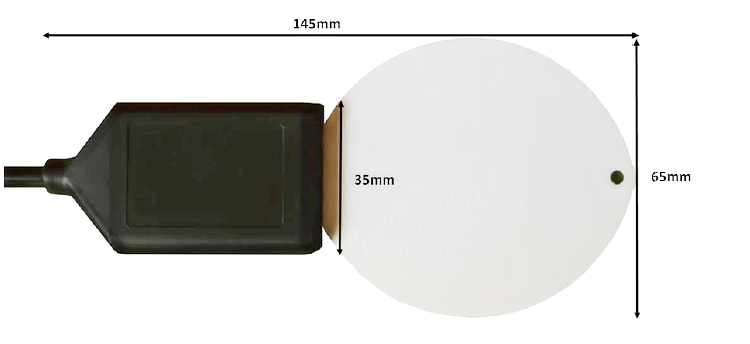

产品尺寸





测量与安装

可悬挂在温室的大棚上,也可以安装在气象站的桅杆上。安装时传感器模拟叶面部分的栅格面向上,大致与周围叶面与地面的夹角一致。
如进行叶面施肥喷洒等检测,可在植物叶面不同的高度安装多个,以确保植物接近地面处的叶面施肥效果。



技术参数
信号输出类型 电压输出0-2V
(输出阻抗约0欧)
电流输出4-20mA
(负载电阻<500ohm)
RS485接口
Modbus协议
供电电压 3.6-30V/DC直流 12-30V/DC直流 3.6-30V/DC直流
静态功耗 6mA@24V DC直流 50mA@24V DC直流
(两电流输出通道均为20mA)
6mA@24V DC直流
湿度量程 0-100%,精度±5%
温度量程 量程:-40~80℃,分辨率:0.1℃,精度:±0.5℃
防护等级 IP65
运行环境 -40~85℃
默认线缆长度 2米,线缆长度可定制
外形尺寸 65*13*145mm
备注1:可按客户需求进行定制
