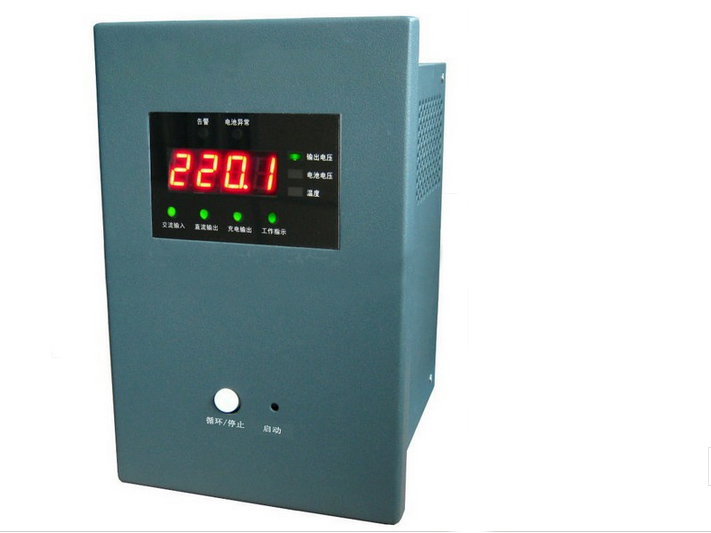

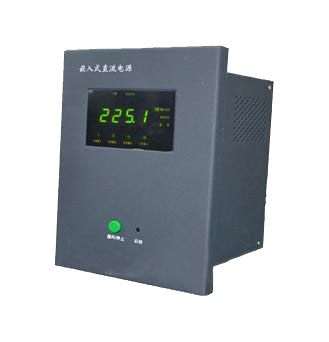

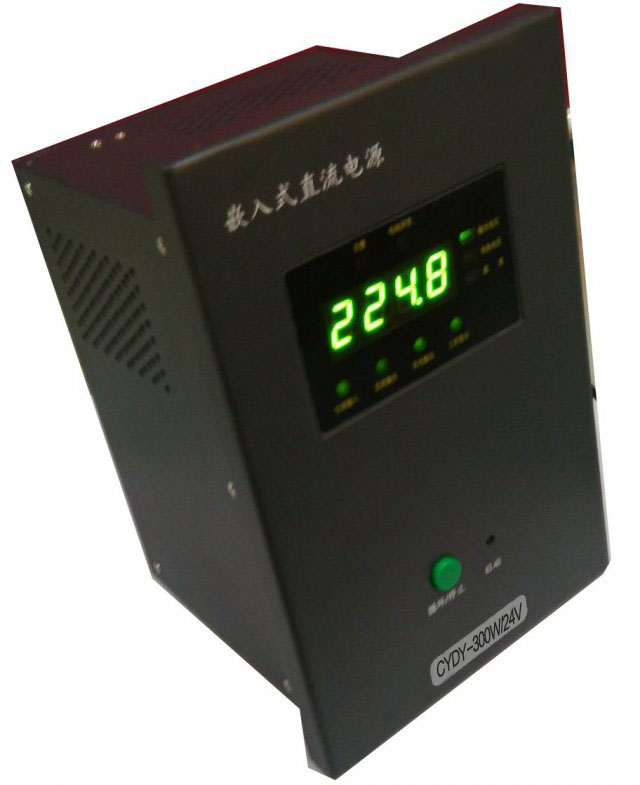

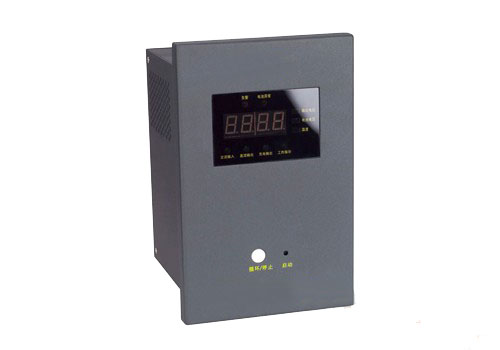

产品概述

    CYDY-500W/220V系列嵌入式电流电源装置是一种新型的直流电源设备，主要应用于小型开关站和用户末端，为二次控制线路提供可靠地不间断工作电源，避免交流失电时导致微机保护失去保护作用，解决因操作过电压及谐波等因素使UPS失效从而导致微机保护失效的问题。同时还可为符合装置功率要求的一次开关设备提供直流操作电源。

    CYDY-500W/220V系列嵌入式直流电源装置具有市电输入和PT输入两种方式，输出方式从DC220V至DC24V各种规格，可以满足各种使用场合。装置最大输出功率可达2000W，可以满足不同负载的需求。

   CYDY-500W/220V系列嵌入式体积小，安装接线方便，适合分散安装于各种型号的开关设备内。使之比一般点流屏系统更可靠，更经济，又节省占地空间，降低线路损耗及安装工程量，且维护方便，为电力系统供电可靠性提供新的选择方案。

CYDY-500W/220V系列嵌入式直流电源装置采用高频电源技术，蓄电池采用自动充电管理模块进行维护，大大延长蓄电池的使用寿命，使得装置运行更加安全可靠。装置具备通讯、报警功能、可以方便地实现无人值守的远程自动化管理。

应用范围

CYDY-500W/220V系列嵌入式直流电源装置主要应用于各种型号的开关设备内，为主开关（断路器、负荷开关等）和二次保护装置

产品型号说明

CYDY-500/XXX

注：(CYDY代表嵌入式电源型号，500代表持续输出额定功率W，直流输出额定电压V),本设备交流输入电压范围为;85VAC-265VAC,本设备直流输出电压等级为：220VDC/110VDC/48VDC/24VDC

技术参数

1、使用环境条件

工组环境温度：-10℃~+45℃；

最大月平均相对湿度：≤90%

最大日平均相对湿度：≤95%

海拔高度：不大于2000米。

工作环境条件：无导电微粒尘埃，无腐蚀金属盒破坏绝缘的化学物质，使用地点应具有防御雨、雪、风、沙的设施，周围不允许充满水蒸气或有较严重的捂菌纯在。


2、输入电源

交流输入电压：85~265VAC

频率：50HZ±10%

波形：正弦波，波形畸变＜5%

功率要求：单台不小于150VA


3、输出功率及功耗

（1）连续运行功率：

连续运行：≤500-1000-2000W

可满足微机保护装置、指示灯、模拟指示器供电需要；由电池供电时，根据电池容量及负载参数可长达8~24小时。

短时运行功率：≤500W,

可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器，电动负荷开关储能供电需要。

瞬时运行功率：≤2000W，100ms。

可满足VS1、VD4、ZN21等大多数10kv系统弹操机构断路器及负荷开关分合闸供电需要；由电池后备供电时，可操作20次以上。

（2）功率消耗:装置本身消耗的功率不大于12W。


4、蓄电池的充放电

装置外接2节12V蓄电池，当装置交流供电停电后，保证直流供电正常连续，具体备用时间有蓄电池容量和负载大小决定，当蓄电池放电至过欠压时，装置发出报警信号，并为保护蓄电池自动停止直流输出；当交流供电正常时，装置自动恢复直流供电并在72小时之内可将蓄电池重新充满。


5、通信速率及规约

通信速率9600bps

规约采用MODEBUS通信规约。

符合标准

绝缘性能符合GB/T14598.3-93的有关标准。
对电压突降适应能力符合GB/T17626.11-1999的规定。
电磁兼容性能：
—对静电放电的不敏感性符合GB/T15153.1-1998的3级规定；
—对工频磁场干扰的不敏感性符合GB/T15153.1-1998的3级规定；
—对快速瞬变脉冲群干扰的不敏感性符合GB/T17626.4-1998的3级规定；
—对高频干扰的不敏感性符合DL/T721-2000的规定；
—对浪涌干扰的不敏感性符合DL/T721-2000的规定。

产品特点

1、分散安装，节省占地面积，降低造价

    根据嵌入式的设计思想，CYDY-500W/220V系列嵌入式电流电源装置直接安装在智能开关柜的仪表箱内（或户外装置的电动操作箱内），可节省直流屏占地面积。

    因电源在开关柜内，可减少电缆的使用量，节约一次设备投资及电缆施工工作量；在总台数不多时，其总价低于直流屏系统，可降低工程总糟践；同时在运行时可减少备件，节约运行成本。


2、嵌入式供电方式，可靠性极大提高

    采用嵌入式的供电方式，当某一回路发生故障时，其它回路的电源装置不受影响，避免出现一点故障全站无操作电源，与集中供电的直流屏相比，其总体可靠性得以极大提高。


3、多种输入输出方式，适用范围广

    CYDY-500W/220V系列能根据客户的需求提供直流220v/110V/48V/24V输出，交流输入范围为85~265V，灵活适用于PT及市电供电。


4、智能化管理维护

智能化高频电源技术，自检测、自诊断，可当地显示，报警，也可联网通信，实现无人值守得人自动化远程管理。

内置蓄电池自动充电管理模块，自动对电池进行智能化均浮充管理，大大延迟蓄电池的寿命，使运行时更加可靠和安全
